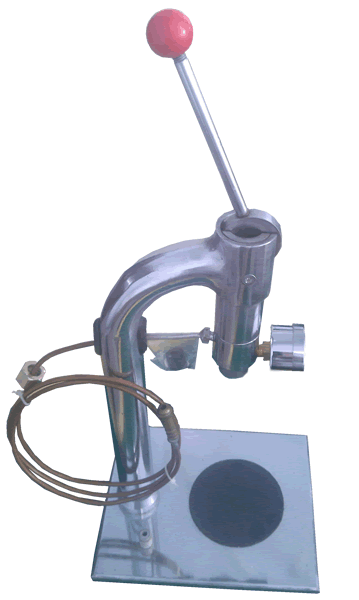

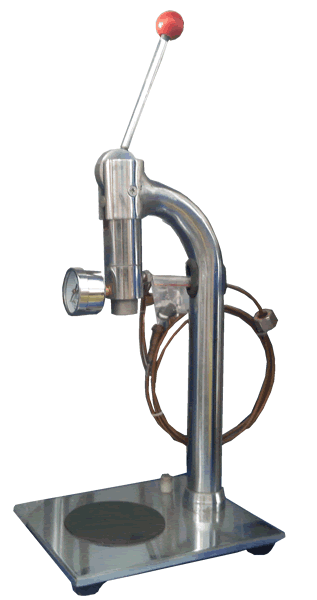

立式自動充氧儀

自動充氧儀特點：

充氧裝置是為充氧的配置裝置，它同氧彈熱量計配套。也可用于其他型號熱量計的氣壓自封式新型氧彈，該充氧裝置具有以下優點：

（1）可以避免充氧所造成的噴濺。
（2）充氧速度可調節。
（3）操作方便，省時省力。
（4）可以延長氧氣減壓閥的使用壽命。
（5）自動充氧，可隨時觀察氧彈、氧氣瓶中的氧氣壓力。

自動充氧儀主要技術指標：

①工作壓力：2.8-3.2MPa
②氧壓力表量程：0-6MPa
③正常充氧壓力：3Mpa無級可調
④充氧時間：≥30s

自動充氧儀工作原理：

氧氣從氧氣瓶經過減壓器輸入充氧裝置或再經過流量調節器到充氣閥，閥內的閥塞借助于氧氣的壓力關閉充氧閥。氧彈將閥塞壓開使氧氣充入氧彈。充氧的壓力由氧氣壓力表指示。

自動充氧器維護與保養：

(1) 氧氣符合 GB/T 213 要求，禁止使用電解氧。氧氣瓶應擺放在符合規程的地點 ;
(2) 充氧器要放在平穩的工作臺面上；
(3) 充氧器（包括充氧導管、減壓閥）嚴禁與各種油脂接觸；
(4) 充氧器上的氧氣導管要避免彎折、扭曲 ；
(5) 充氧器周圍嚴禁有明火存在；
(6) 如氧氣瓶的氧壓低于 5MPa ，應更換新氧氣。如氧彈中充氧壓力超過 3MPa ，則應將氧彈中的氧氣放出，重裝氧彈，重新充氧。

規格尺寸： 總高度約95mm；
充氧儀內嘴直徑為：12.4mm；
氧彈充氧嘴直徑：12mm。

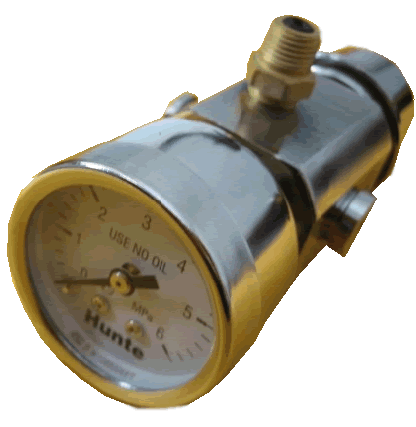

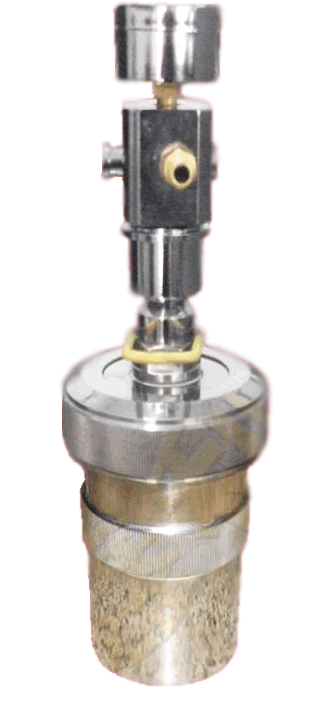

微型充氧儀技術指標：

充氧壓力： 不小于4MPa；
充氧管耐壓： 不小于4MPa。

適用于各種型號的量熱儀充氧使用 。

1.螺 母；2.密封接頭；3. 密 封 墊；4.鎖緊螺母；
5.尼 龍 管；6.接 頭；7.O型密封圈；8.氧壓表；
9.芯 體；10.推 桿；11.螺 釘；12.O型密封圈;
13.O型密封圈; 14.充 氧 頭; 15.擋 圈; 16.彈 簧;
17.O型密封圈; 18.活 動 套; 19.鋼 球;
