NJ5000-2型粘結指數攪拌轉鼓二合一測定儀
NJ5000-3型粘結指數攪拌靜壓轉鼓三合一測定儀

概述:

全自動粘結指數測定儀可分別做出攪拌、靜壓、轉鼓三種實驗結果，實驗步驟全自動控制，用戶只需輕按按鈕即可進行任意一種實驗。它采用微電腦控制，嚴格按照國標中實驗步驟，對時間、轉速、傾角等進行控制，使實驗結果更加準確、可靠、提高了實驗結果的一致性，大量節省了人力、物力及時間。

測定原理

A、轉鼓部分
然后打開鼓蓋，鼓內輕輕放入需測的焦炭后，旋緊鼓蓋，點擊面板上“功能”鍵，顯示“a”時按“啟動”按鈕，即能正常工作。自動停鼓后，蜂鳴器提前10秒報警，打開鼓蓋，輕輕取出焦炭，然后按有關規定進行每次轉鼓試驗。
B、攪拌部分
把定量的煤樣與定量的無煙煤（惰性物質）放入坩堝內，點擊面板上“功能”鍵，待顯示“b”時按“啟動”鍵，進行攪拌，按照國標GB/T5447-1997 進行攪拌混合均勻，使得煤樣（小粒度）均勻地附著在無煙煤（大粒度）的表面。
C、靜壓部分
將壓塊放到攪拌好的煤上，然后把坩堝放至儀器的靜壓托盤部分，點擊面板上的“功能”鍵，待顯示“c”時按“啟動”鍵，進行靜壓，實驗過程由儀器自動完成，靜壓時間約30秒，提示音結束。
測試結束，斷開電源，將儀器擦拭干凈。
干餾過程中煤樣生成的膠質體將無煙煤的顆粒粘結在一起，然后用特制的轉鼓做轉磨試驗，以測定焦碳的耐磨強度，以此來判斷煤樣（煤中膠質體）對無煙煤的粘結能力，再運用特定的公式來計算出煤樣的粘結性。
三者實驗單獨控制、互不影響，既可獨立工作，也可同時使用

技術參數:

一、攪拌部分

坩堝傾斜角度： 45°
坩堝轉速： 15r/min
攪拌棒轉速： 150r/min
45°攪拌時間： 100秒
45°至垂直時間： 20秒
顯示方式：數碼顯示

二、測定部分

轉鼓轉速： 50±2r/min
預置轉數： 250轉
轉鼓轉數顯示方法：數碼管顯示
終止信號：蜂鳴器聲
電源： 220V 50Hz
功率：約40W
外形尺寸： 400×380×310

使用方法

儀器開箱后，取出儀器檢查是否正常，正常后既可插入電源，打開電源開關，此時儀器進入待命狀態：
1、把需要攪拌的煤樣放入坩堝，擰松卡座，將坩堝放入卡座，旋緊卡座，將攪拌絲拉下，進入坩堝內，并調節好攪拌絲的位置，按下面板上攪拌部分的“啟動/停止”按鈕，攪拌部分開始工作，自動完成攪拌步驟后停止待命。
2、將儀器兩邊的轉鼓打開，放入需測定的煤樣，將轉鼓的門上緊，按下面板上轉鼓控制部分的啟動/停止按鈕，轉鼓將自動完成實驗步驟。

三合一觸摸屏攪拌絲自動升降使用說明：

采用7.0寸工業觸摸屏實現實驗過程的全自動控制，語音提示操作，用戶只需輕按按鈕即可進行實驗，具有界面友好，操作簡單的特點，同時具備粘結指數G值計算功能，只需輸入數據，即可計算出結果。嚴格按照國標中實驗步驟，對時間、轉速、傾角等進行控制，使實驗結果更加準確、可靠、提高了實驗結果的一致性，節省了人力、物力及時間。

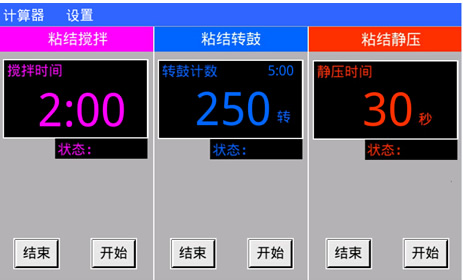

實驗界面

自動升降裝置：能控制攪拌絲自動上升和下降，無需重復拆卸安裝攪拌絲。復位完成后，屏幕中的上限位指示燈和回正位指示燈應變為紅色，說明復位成功。按下觸摸屏的“啟動”按鈕，語音提示實驗開始，自動升降裝置帶動攪拌絲緩慢下降，當下降到下限位時，下限位指示燈變為紅色。自動升降裝置自動上升到上限位位置停止，語音提示實驗結束。此時煤樣攪拌完畢。

粘結指數三合一短視頻展示

NJ5000-2型粘結指數攪拌轉鼓二合一測定儀 NJ5000-3型粘結指數攪拌靜壓轉鼓三合一測定儀
