灰熔融性測定儀適用范圍:

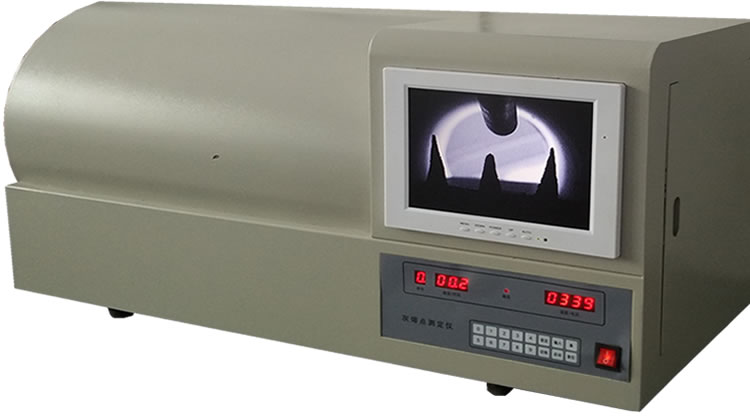

HR-2型灰熔融性測定儀灰錐觀察方式為采用CCD工業相機，10英寸4:3數字液晶監視器顯示圖形,一體化結構，左側取送樣，方便快捷，單片機自動控制升溫速度，按照國標規定自動完成灰熔點測定的升溫過程，也可以在一定范圍內對控制參數進行選擇與修改，另有自選加熱程序用于其它加熱恒溫進程，是化驗室進行煤灰熔融性測定的智能化驗儀器。

灰熔融性測定儀技術參數:

1 、控制方式：以單片機為核心，自動校正測量溫度和電流，自動移相觸發可控硅閉環控制加熱電流。按國標自動完成灰熔點測定的升溫過程,多種故障提示功能；

2 、測溫范圍：室溫-1600 ℃ ，分辨率 1 ℃ ，配用 S 值熱電偶。

3 、時間范圍： 0-999分鐘 ，分辨率 1分鐘（小于 10分鐘 時為 1秒 ）。

4 、升溫速度： 900 ℃ 以前， 15-20 ℃ /分鐘 。 900 ℃ 以后，5 ± 1 ℃ /分鐘 。

5 、測溫誤差： ±1℃

6 、定時誤差：小于 1秒/小時

7 、電源電壓： 220V ± 10% 50Hz

8 、控制電流：最大 30 安

9 、儀器功耗： 4KW

10 、使用環境：溫度 0 - 40 ℃ ，相對濕度不大于 80% 。

11 、工作方式：連續。

12、報警提示：900℃以后每隔十分鐘報警一次，提醒化驗員觀察灰錐形狀記錄溫度。

13、外形尺寸：860mm×380mm×470mm

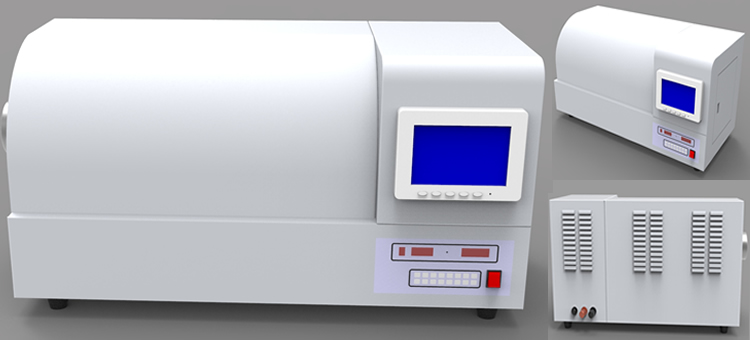

灰熔融性測定儀儀器結構：

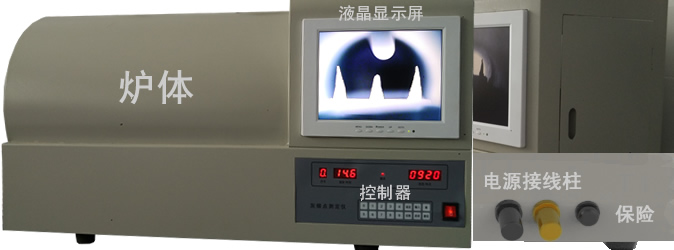

本儀器由高溫爐體、液晶顯示屏、控制電路組成，后面板有保險，電源接線柱。

灰熔融性測定儀安裝說明:

（一）控制器的安裝

1 、調節攝像機，使攝像鏡頭對準高溫爐的觀測孔。

注意：攝像鏡頭與高溫爐觀測孔應保持 15cm 以上距離，以免溫度過高損壞攝像鏡頭。

2 、所用電源應有足夠的線徑，外接 30 安保險。

3 、儀器安放應有利于散熱。

4 、應遠離強電磁干擾設備。

5 、按照后面板指示接好電源線、爐體線、熱電偶。

（二）爐體的安裝

1 、將硅碳管小心地插入剛玉外管內，再將剛玉內管插入硅碳管內，并在硅碳管和剛玉外套管之間的兩頭墊上少量輕質耐火磚碎片或墊圈。

2、在硅碳管的噴鋁部位裝上電極，將帶磁珠導線接到爐體接線柱上，注意：硅碳管卡子不要碰到爐體的金屬部分以免短路。

3、將熱電偶插到爐體觀察蓋上部，并用螺絲擰好，使熱電偶處在爐體剛玉內管上部。

4、將電源接到灰熔點測定儀后蓋的電源線接柱上。

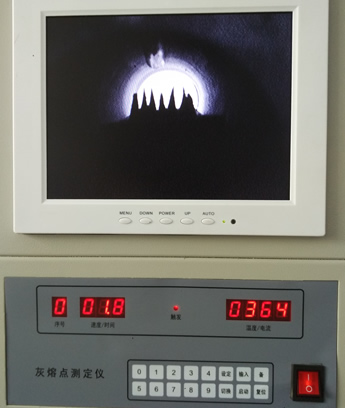

灰熔融性測定儀前面板說明:

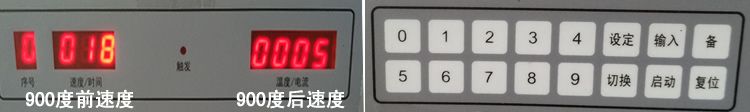

1 、顯示：共有 7 個數碼管和 1 個 10英寸顯示器。

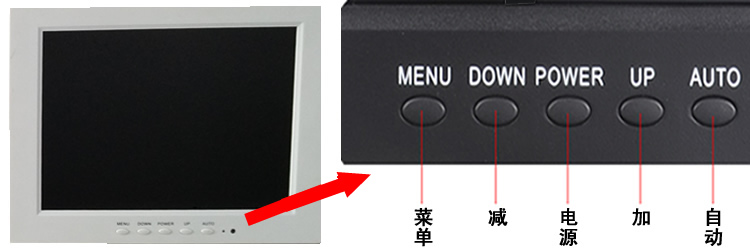

10英寸數字液晶顯示屏：

4:3黃金比例屏，LED背光，中文菜單，可遙控操作，分辨率：800*600

1 ）左方四個，第一個，顯示程序號。后面三個顯示升溫速度，切換后顯示升溫時間。

2 ）右方四個，顯示溫度值，切換后顯示加熱電流。

2 、鍵盤：

1）【啟動】功能鍵：啟動灰熔點程序，開始試驗過程。
2）【設定】鍵：修改溫度窗口參數，0、1、2為灰熔點程序（其中0為默認國標灰熔點程序，參數不能修改），3、4為設定恒溫程序，時間最高設定999分鐘；溫度最高設定1450度。
3）【切換】鍵：修改速度窗口參數，切換后顯示加熱電流和升溫總時間。
4）【輸入】鍵：新參數保存修改。
5）【復位】鍵：按此鍵都將終止當前程序，進入開始操作。

灰熔融性測定儀使用說明：

（一）控制器部分

1 ）開始操作：開機后即進入此操作，同時蜂鳴器響。按任意鍵蜂鳴器停。參數顯示如下：

數碼管左方三個、右方四個分別為900℃以前速度、900℃以后速度。

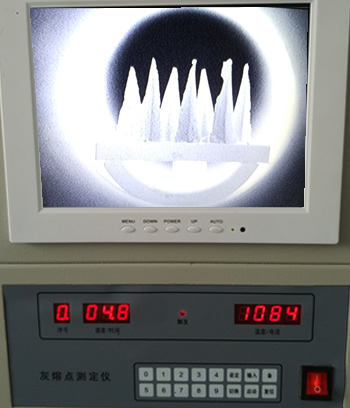

2 ）試驗過程：按“啟動”鍵即進入試驗過程。自動結束后蜂鳴器響。

一：做灰錐		二：放灰錐
三：開機，按【啟動】鍵，開始做實驗		900度后每隔十分鐘報警一次，提醒化驗員觀察灰錐形狀記錄溫度，1500度自動結束。

（二）爐體部分

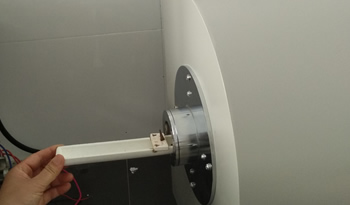

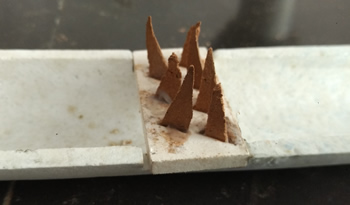

1 、試樣放置于灰錐托板上。

灰錐托板放置于剛玉舟的槽中。然后在剛玉舟里放置控制氣氛用的物質，如木炭、無煙煤、石墨等。

2 、爐內氣氛控制

（1）弱還原性氣氛：
本儀器的高溫爐爐膛有兩種：氣密的剛玉管和氣疏的高剛玉管，其弱還原性氣氛的控制方法分別是：

A 、氣密剛玉管：于爐膛中央放置石墨 5-6g 。

B 、氣疏高剛玉管：于爐膛中央放置石墨15-20g，石墨兩側放置無煙煤30-40g。封入的含碳物質除石墨、無煙煤外、也可是木炭、焦炭、石油焦等。它們的粒度、數量和放置部位視具體情況而定。

（2）氧化性氣氛：
爐內不封入任何含碳物質，并使空氣自由流通為氧化性氣氛。

灰熔融性測定儀故障現象:

儀器能判斷出多種故障現象，以幫助操作和維護。在中間數碼管給出提示和報警。說明如下。

Er.1 熱電偶接反：儀器采集到了負的溫度信號其原因可能是熱電偶接反，熱電偶聯線有強干擾或者是儀器曾受到強干擾。可復位或停電檢查。

Er.2 熱電偶開路：儀器采集到了大的溫度信號。可能沒接熱電偶。其它同 Er.1 。

Er.3 可控硅常通：說明單片機沒有發出或發出很小的觸發，而有了較大的電流。造成現象的原因除可控硅損壞外，可能是硅碳管阻值太小或聯接短路。

Er.4 可控硅不觸發：說明有較大觸發，而電流太小或沒有。除可控硅外可能是硅碳管阻值太大或聯接不好。

Er.5 達不到升溫速度：達不到升溫速度可能是設定的速度太大或者爐體老化。

HR-2型液晶灰熔融性測定儀裝箱配置清單：
